10.24 Вакуумный насос (дизельные и бензиновые двигатели объемом 2,3 л)

10.24. Вакуумный насос (дизельные и бензиновые двигатели объемом 2,3 л)

4-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вакуумный насос установлен на левой стороне в задней части блока цилиндров.

2. Отсоедините вакуумный шланг от насоса.

3. Окрутите крепежный болт и снимите крепежный зажим насоса.

4. Снимите насос с блока цилиндров и снимите уплотнительное кольцо.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Вакуумный насос (дизельные и бензиновые двигатели объемом 2,3 л) Audi A6

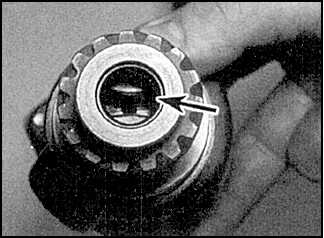

Установка проводится в обратном порядке снятия. Проверьте, чтобы при установке паз на ведомой шестерне насоса (стрелка) был правильно совмещен с ведущей шестерней.

5-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

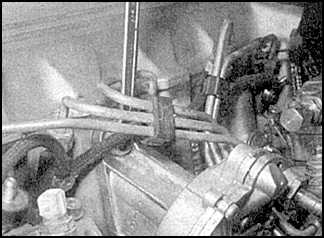

1. Вакуумный насос установлен на левой стороне головки блока цилиндров.
2. Отсоедините вакуумный шланг от насоса.
	3. Открутите крепежные гайки.
	4. Снимите насос и толкатель.
	5. Снимите уплотнительное кольцо.

Установка

Установка проводится в обратном порядке снятия.

Проверка и ремонт

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При помощи вакуумного манометра проверьте, чтобы разрежение, создаваемое насосом, составляло минимум 500 мм ртутного столба.

2. Если насос неисправен, его необходимо заменить.
