6.4.12 Система управления работой дизельного двигателя

6.4.12. Система управления работой дизельного двигателя

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите панель отделки.

2. Отсоедините тросик, возвратную пружину и снимите педаль с кронштейна.

3. Открутите крепежные болты и снимите датчик.

Установка

Установка проводится в обратном порядке снятия.

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте часть охлаждающей жидкости из двигателя.

2. Отсоедините разъем подключения и выкрутите датчик.

Установка

Установка проводится в обратном порядке снятия.

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем подключения.

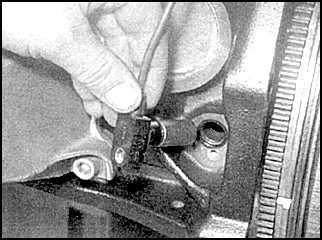

	2. Открутите крепежные винты и снимите датчик с блока цилиндров (двигатель ААТ).

Установка

Установка проводится в обратном порядке снятия.

ЗАПОРНЫЙ КЛАПАН

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Открутите крепежную гайку и отсоедините провод.
2. Выкрутите клапан и снимите уплотнительное кольцо.

Установка

Установка проводится в обратном порядке снятия.

КЛАПАН СИСТЕМЫ ЗАПУСКА ДВИГАТЕЛЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Открутите крепежный винт и снимите клапан с впрыскивающего насоса.

2. Снимите уплотнительные кольца и фильтр. Отсоедините разъем подключения.

Установка

Установка проводится в обратном порядке снятия.

КЛАПАН РЕГУЛИРОВКИ ДАВЛЕНИЯ (ДВИГАТЕЛИ 1Z И AHU)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините воздушные патрубки, мешающие снятию.
	2. Отсоедините разъем подключения.
	3. Отсоедините вакуумные шланги, пометив их перед снятием.
	4. Открутите крепежные гайки и снимите клапан.

Установка

Установка проводится в обратном порядке снятия.

ДАТЧИК ТЕМПЕРАТУРЫ ПОСТУПАЮЩЕГО ВОЗДУХА (ДВИГАТЕЛЬ АВР)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем подключения.

2. Снимите крепежный зажим и снимите датчик.

Установка

Установка проводится в обратном порядке снятия.

ДАТЧИК ПОТОКА ВОЗДУХА (КРОМЕ ДВИГАТЕЛЕЙ AAS)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

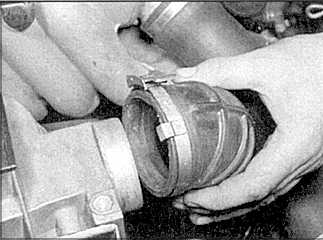

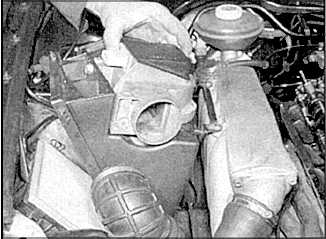

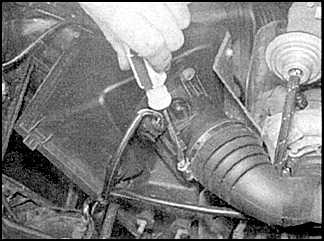

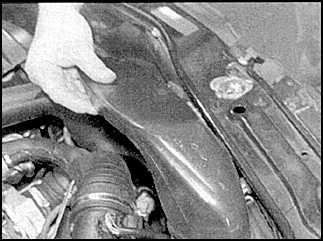

	1. Отсоедините пластиковый кожух от впускного патрубка и промежуточного патрубка.
	2. Отсоедините воздушный шланг от датчика потока воздуха.
	3. Отсоедините воздушный шланг от датчика.

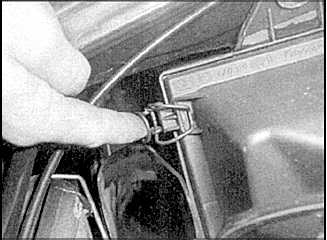

	4. Освободите крепежные зажимы крышки.

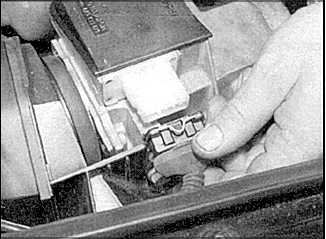

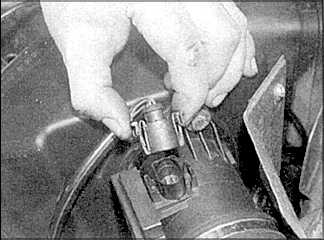

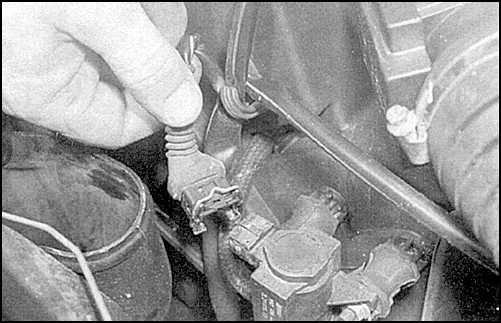

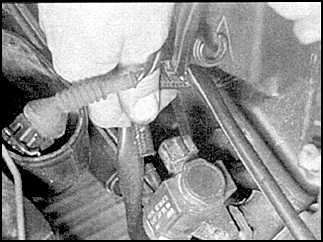

5. Отсоедините разъем подключения и снимите крышку и датчик потока воздуха.

6. Отсоедините разъем подключения и снимите крышку и датчик (двигатель ААТ).

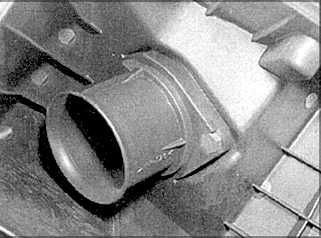

	7. Снимите щиток датчика.

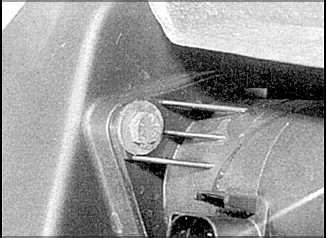

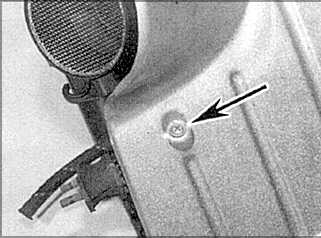

8. Открутите крепежные болты датчика потока воздуха.

Установка

Установка проводится в обратном порядке снятия.

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

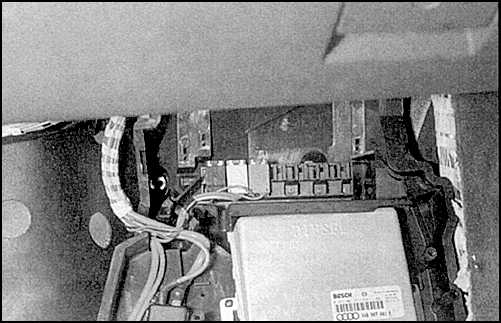

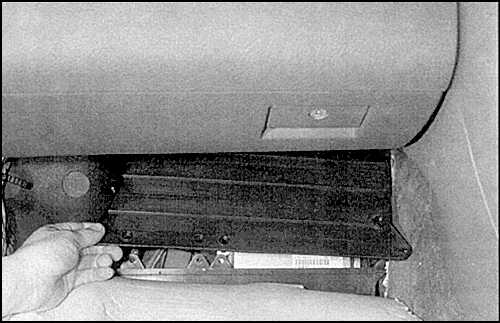

	1. Снимите панель отделки и кожух электронного блока управления.
	2. Открутите крепежные болты для получения доступа к электронному блоку управления и снимите его, отсоедините разъемы подключения.

Установка

Установка проводится в обратном порядке снятия.

СИСТЕМНОЕ РЕЛЕ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите панель отделки.

2. Открутите крепежный винт, снимите кожух и достаньте реле.

Установка

Установка проводится в обратном порядке снятия.

ВЫКЛЮЧАТЕЛИ НА ПЕДАЛИ СЦЕПЛЕНИЯ И ТОРМОЗА

Смотрите подраздел 9.1.5 и подраздел 10.15.

ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку впрыскивающего насоса.

2. Открутите крепежные винты и снимите датчик.

Установка

Установка проводится в обратном порядке снятия.
